Программная платформа "СКАДА АТОМ-НН"



Программная платформа для разработки прикладного программного обеспечения верхних уровней АСУ ТП





Назначение:

- ПП «СКАДА АТОМ-НН» предназначена для сбора, архивирования, визуализации информации, выдачи управляющих воздействий, а также других родственных операций, характерных для полнофункциональной СКАДА системы.
- ПП «СКАДА АТОМ-НН» представляет собой открытую СКАДА систему, построенную по принципам модульности, многоплатформенности и масштабируемости.
- ПП «СКАДА АТОМ-НН» может применяться на промышленных объектах в качестве полнофункциональной СКАДА системы для создания верхнего уровня АСУ ТП от небольших систем, функционирующих на одном узле и с объемом параметров до 500 точек, до многоуровневых иерархических распределенных систем с объемом параметров в несколько десятков тысяч.
В зависимости от того, какие модули подключены, система может выступать как в роли различных серверов, так и в роли разнообразных клиентов, а также совмещать эти функции в одной программе.





Функции системы:



ПП «СКАДА АТОМ-НН» выполняет следующие функции:

  • создание модели данных или базы данных (БД), описывающей технологический процесс;
  • сбор и обработка данных с нижних (контроллерных) уровней АСУ ТП;
  • визуализация данных (HМI – интерфейс) в виде мнемосхем, трендов;
  • выдача команд на нижние уровни АСУ ТП;
  • архивирование данных;
  • протоколирование событий, включая аварийные сообщения;
  • поддержка сетевых функций для распределённых АСУ ТП;
  • открытость, возможность разработки собственных драйверов связи с процессом и прикладных программ, имеющих доступ к БД через API интерфейс;
  • защита от несанкционированного доступа и разграничение по уровню доступа;
  • резервирование компонентов для повышения надёжности.



Основные характеристики:



  •  Программная платформа
    - Базируется на отечественной ОС Astra Linux SE разработки ОАО «РусБИТех», имеющей сертификаты ФСТЭК, МО и ФСБ.
  • Модульная, масштабируемая архитектура
    - Масштабируемость определяется модульной архитектурой.
    - СКАДА позволяет строить как простые системы (с десятками или сотнями параметров), когда все модули работают на одном компьютере, так и сложные (с десятками тысяч параметров), в которых функциональные модули распределены по отдельным узлам локальной сети частично или полностью.
    - Возможность построения многоуровневых иерархических распределенных систем.
    - Возможность создания нескольких автоматизированных рабочих мест (АРМ) на одном уровне иерархии.
    - Возможность вывода на один АРМ информации с нескольких различных серверов.
    - Возможность вывода информации на удаленное рабочее место.
  • Тип СУБД
    - Сохранение архивных данных и конфигурации в СУБД PostgreSQL.
  • Архивирование в СУБД
    - Архивирование происходит в СУБД PostgreSQL. Затем эти данные доступны из любого другого узла сети для обращения к ним или для использования сторонними приложениями типа MES или ERP.
  • Отказоустойчивость
    - Горячее резервирование серверов по схеме Master-Slave и Master-Master.
  • Быстродействие
    - Время прохождения команды и информации на экран – 1,0 с.
    - Номинальный объем информации – 4000, максимальный – 10000 изменяющихся сигналов в секунду.
  • Интерфейс оператора

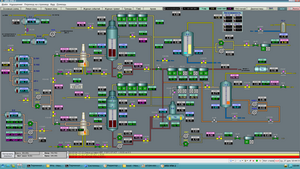

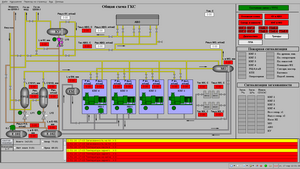

    - HMI интерфейс базируется на векторной графике, включая анимированные объекты, потоковое видео, графики распределения величины на плоскости.
    - Библиотеки элементов позволяют многократно использовать разработанные графические элементы.
  • Сигнализация
    - Наличие в системе настраиваемых журнала тревог и журнала тревог и событий с возможностью фильтрации по коду параметра, по технологической позиции, по времени.
    - Звуковое сопровождение аварийных событий
  • Безопасность
    - Удобный и надежный механизм разграничений доступа к функциям системы по пользователям и категориям пользователей.
  • Администрирование
    - Настраиваемое централизованное администрирование (по умолчанию), возможна настройка под распределенное администрирование.
  • Связь с низовыми системами
    - Поддержка промышленных протоколов и технологий: EN, Modbus RTU/ TCP/ASCII, OPC UA (возможность обмениваться с ОРС DA через wrapper), ODBC, SNMP, IEC60870-5-104, IEC61850.
    - Возможность встраивания в СКАДА драйверов обмена по специализированным протоколам и интерфейсам.
  •  Обмен данными с внешними системами
    - Поддержка прямого обмена БД-БД стандартными средствами СУБД. Возможность передачи данных по протоколу Modbus и OPC.
  •  Мониторинг состояния оборудования
    - Встроенная поддержка протокола SNMP позволяет отслеживать и отображать на интерфейсе оператора состояние подключенного оборудования.
  • Сценарии
    - Собственный скриптовый язык  включает в себя несколько сотен функций и дает возможность создавать прикладную программу любой сложности, позволяющую  считывать и устанавливать значения переменных, вызывать на экран новые изображения, изменять любое свойство любого объекта, генерировать, квитировать и выбирать рабочие сообщения или сообщения об ошибках и т.п.
  • Поддержка Web-интерфейс
    - Осуществляется поддержка доступа через Web-интерфейс с рядом ограничений.
  • Уровень российской локализации
    - Полная двуязычная локализация (русский, английский). Возможно расширение поддерживаемых языков.



 Условия поставки:


Программная платформа «СКАДА АТОМ-НН» не поставляется как коробочная версия, а является составной частью комплексной поставки в рамках проектов АСУ ТП, разрабатываемых НИИИС.



Данный подход обеспечивает:

  • гарантию соответствия состава программной платформы поставленным задачам;
  • поддержку со стороны производителя в части безаварийной работы;
  • необходимые дополнительные модули разрабатываются в максимально короткие сроки;
  • отсутствие конфликтов между «замыслом» разработчика ПП и исполнителем проекта;
  • эксплуатация программной платформы «СКАДА АТОМ-НН» в рамках поставляемой АСУ ТП не требует дополнительных лицензионных отчислений.
