Измерительная база по исследованию характеристик антенных систем

ФГУП ФНПЦ «НИИИС им. Ю.Е. Седакова» обладает уникальной измерительной базой по исследованию характеристик антенных систем при разработке, приемо-сдаточных испытаниях и серийному сопровождению.

ИЗМЕРИТЕЛЬНЫЙ КОМПЛЕКС АНТЕННО-ФИДЕРНЫХ СИСТЕМ



Назначение ИК АФС:

измерения характеристик антенн (коэффициент усиления, диаграмма направленности, поляризационная диаграмма, степень кроссполяризации) в условиях дальней зоны в широком диапазоне частот.

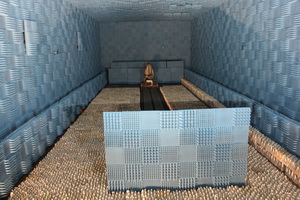

ИК АФС расположен в экранированной безэховой камере размерами 45х15х10 м, облицованной современным радиопоглощающим материалом Eccosorb.

Технические характеристики:

• полоса частот испытуемых антенн от 100 МГц до 178 ГГц;
• динамический диапазон ИК не менее 40 дБ;
• погрешность измерения:
     - коэффициента усиления ± 1.8 дБ;
     - поляризационных характеристик ± 1.2 дБ;
     - диаграммы направленности ± 1.1 дБ;
• погрешность позиционирования антенн, не более ± 3' ;
• масса испытуемых антенн до 200 кг.

АВТОМАТИЗИРОВАННЫЙ ИЗМЕРИТЕЛЬНЫЙ КОМПЛЕКС «ВЕКТОР»


Назначение АИК «Вектор»:

измерение амплитудно-фазового распределения электромагнитного поля испытуемой антенны на планарной поверхности в ближней зоне и восстановление характеристик направленности антенны в дальнюю зону (коэффициент усиления, диаграмма направленности, степень кроссполяризации, направление вращения и угол наклона эллипса поляризации).

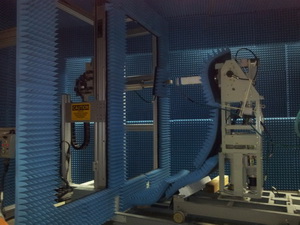

АИК «Вектор» расположен в экранированной безэховой камере, облицованной современным радиопоглощающим материалом Eccosorb.

Технические характеристики:

• полоса частот испытуемых антенн от 1 до 40 ГГц;
• динамический диапазон измерения АИК не менее 50 дБ;
• погрешности измерения:
     - амплитуды ±0.5 дБ;
     - фазы ±9°;
• плоскость поверхности сканирования 1500х1500 мм;
• погрешность позиционирования зонда в плоскости сканирования
  не более ± 0.15 мм;
• масса испытуемых антенн до 50 кг.
