Радиоинтерферометры КВЧ диапазона

Микроволновая радиоинтерферометрия (РИ) один из наиболее перспективных методов для исследования динамики процессов, происходящих при постановке газодинамических опытов, изучения экстремального состояния вещества, а также для дистанционного измерения параметров малых колебаний стационарных объектов.

Достоинства:

• непрерывность регистрации движения диагностируемого объекта или процесса;
• невозмущающий характер;
• простота интеграции с другими методами.

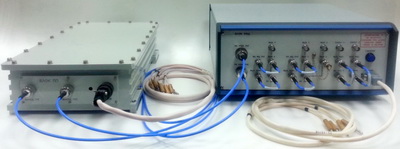

ОДНОКАНАЛЬНЫЙ РАДИОИНТЕРФЕРОМЕТР

Назначение:

измерение перемещений объектов газодинамических исследований. Прибор позволяет регистрировать перемещения отражающей поверхности в рабочем диапазоне от 10 мм до 100 мм. Погрешность измерения перемещений составляет ±0,15 мм. Имеется возможность регистрации информационного сигнала как на промежуточной, так и на доплеровской частотах.

Лауреат конкурса  «Нижегородская  марка качества»  в номинации   "Продукция производственно- технического назначения"	Золотая сотня Всероссийского конкурса "Сто лучших товаров России", 2022 г.

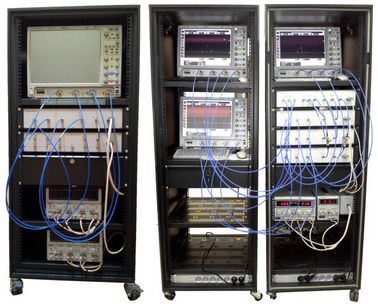

МНОГОКАНАЛЬНЫЙ РАДИОИНТЕРФЕРОМЕТР

Назначение:

восстановление двумерной картины деформации отражающей поверхности в процессе ее движения.
Возможна реализация трех, шести или девяти измерительных каналов
в соответствии с требованиями Заказчика. Регистрация информационных сигналов осуществляется на промежуточных частотах с помощью цифровых осциллографов.

Возможны модификации радиоинтерферометров по требованию Заказчика.

Особенности:

Антенно-фидерные системы радиоинтерферометров выполнены на основе диэлектрических волноводов (ДВ).
В качестве фидерной линии используется гибкий прямоугольный ДВ длиной до 10 м, что позволяет проводить измерения в труднодоступных местах. В качестве приемных и передающих антенн – диэлектрические облучатели совместной разработки ФГУП «ФНПЦ НИИИС им. Ю.Е. Седакова» и НИУ МЭИ, обеспечивающие формирование зондирующих волновых пучков Гаусса-Эрмита нулевого порядка.
