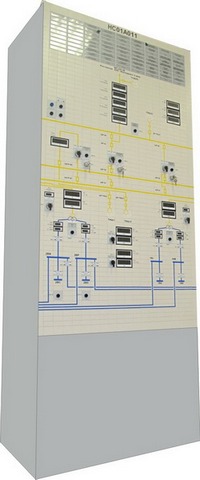

Мозаичная панель контроля и управления «Секция МПКУ»

Входит в состав системы контроля и управления электрической части общестанционного уровня (СКУ ЭЧ ОУ)

ОБЕСПЕЧИВАЕТ

• отображение состояния электротехнического оборудования
и значений аналоговых параметров;
• передачу команд дистанционного управления по цифровому
каналу связи;
• формирование и передачу команд дистанционного
управления в схемы управления электротехническим оборудованием
по проводным цепям;
• приём сигналов о состоянии электротехнического оборудования
по цифровому каналу связи.

СОСТАВ

• Многофункциональный контроллер;
• Мозаичные элементы контроля и управления;
• Щитовые приборы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Представляет собой конструктивно законченное устройство, допускающее его установку на строительные конструкции энергоблока АЭС.
• Имеет каналы контроля и управления, подключаемые через промежуточные клеммы на соответствующие входы/выходы контроллера.
• Прием информации и передача команд	по основному и резервному каналам связи 100Base-FX.
• Масса, кг	не более 450
• Срок службы, лет	не менее 30
• Напряжение питания, В	220 (+22;-33)
• Мощность потребления, Вт,	не более400
• Габаритные размеры, мм	1000x800x2400 и 800x800x2400
• Секция МПКУ выполнена в виде шкафа с односторонним доступом.

Соответствует требованиям класса безопасности 4 по НП-001

Относится к категории II по сейсмостойкости в соответствии НП 031
