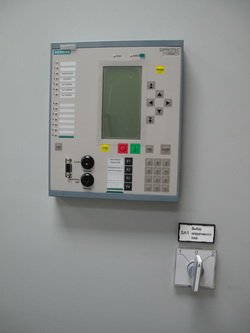

Устройство контроля синхронизма «УКС»

Входит в состав системы контроля и управления электрической части общестанционного уровня (СКУ ЭЧ ОУ)

ОБЕСПЕЧИВАЕТ

• Контроль синхронизма двух трехфазных силовых линий переменного тока,
  подключаемых к УКС через шинки синхронизации;
• выполнение алгоритмов полуавтоматической синхронизации и выдачу
  команды включения высоковольтных выключателей;
• прием команд управления функцией контроля синхронизма по проводным
  цепям;
• контроль значений параметров синхронизации электротехнического
  оборудования;
• передачу по цифровому интерфейсу значений параметров синхронизации
  электротехнического оборудования;
• передачу по проводным связям сигналов о состоянии функции
  синхронизации;
• выдачу команды включения в схему управления выключателем при формировании условий на включение.
• отображение информации о текущих параметрах УКС и состоянии функции синхронизации посредством
  Web-сервера;
• конфигурирование и параметрирование при помощи программного обеспечения DIGSI.

СОСТАВ

• Многофункциональное устройство синхронизации 7VE63
• Элементы коммутации.

УКС функционирует совместно с устройствами связи с объектом (УСО)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Соответствует требованиям класса безопасности 4 по НП-001

Относится к категории II по сейсмостойкости в соответствии НП 031
