Газоанализатор «ДАГ-510»

Контроль дымовых газов

Наладка топливосжигающих установок

Большой выбор диапазонов измерений при заказе

Эксплуатация на разных объектах промышленности как с низкими, так и с высокими выбросами загрязняющих веществ

Возможность подключения внешнего датчика
дифференциального давления

Возможность определения скорости и расхода газополевых потоков

Свидетельство об утверждении типа средств измерений RU.С.31.011.А. № 43411
Сертификат соответствия № РОСС RU.AЯ74.Н06866

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Определяемый компонент	Диапазон измерений	Пределы допускаемой основной погрешности
Определяемый компонент	Диапазон измерений	абсолютной	относительной
МОДИФИКАЦИЯ «ДАГ-510-ГВ»
Оксид углерода (CO), ppm	0 – 40 000	+ 100 (0 – 1000)	+ 10 % (1000 – 40 000)
Оксид азота (NO), ppm	0 – 2 000	+ 25 (0 – 250)	+ 10 % (250 – 2 000)
Диоксид азота (NO₂), ppm	0 – 400	+ 10 (0 – 100)	+ 10 % (50 – 400)
МОДИФИКАЦИЯ «ДАГ-510-ГС»
Оксид углерода (CO), ppm	0 – 4 000	+ 10 (0 – 100)	+ 10 % (100 – 4 000)
Оксид азота (NO), ppm	0 – 400	+ 5 (0 – 50)	+ 10 % (50 – 400)
Диоксид азота (NO₂), ppm	0 – 200	+ 5 (0 – 50)	+ 10 % (50 – 200)
МОДИФИКАЦИЯ «ДАГ-510-ГН»
Оксид углерода (CO), ppm	0 – 400	+ 1 (0 – 10)	+ 10 % (10 – 400)
Оксид азота (NO), ppm	0 – 100	+ 1 (0 – 10)	+ 10 % (10 – 100)
Диоксид азота (NO₂), ppm	0 – 50	+ 1 (0 – 10)	+ 10 % (10 – 50)
МОДИФИКАЦИЯ «ДАГ-510-МВ»
Оксид углерода (CO), ppm	0 – 40 000	+ 100 (0 – 1000)	+ 10%(1000 - 40 000)
Оксид азота (NO), ppm	0 – 2 000	+ 25 (0 – 250)	+ 10 % (250 – 2 000)
Диоксид азота (NO₂), ppm	0 – 400	+ 10 (0 – 100)	+ 10 % (100 – 400)
Сернистый ангидрид (SO₂), ppm	0 – 2000	+ 25 (0 – 250)	+ 10 % (250 – 2 000)
Сероводород (H₂S), ppm	0 – 400	+ 10 (0 – 100)	+ 10 % (100 – 400)
МОДИФИКАЦИЯ «ДАГ-510-МС»
Оксид углерода (CO), ppm	0 – 4 000	+ 10 (0 – 100)	+ 10 % (100 – 4 000)
Оксид азота (NO), ppm	0 – 400	+ 5 (0 – 50)	+ 10 % (50 – 400)
Диоксид азота (NO₂), ppm	0 – 200	+ 5 (0 – 50)	+ 10 % (50 – 200)
Сернистый ангидрид (SO₂), ppm	0 – 400	+ 5 (0 – 50)	+ 10 % (50 – 400)
Сероводород (H₂S), ppm	0 – 200	+ 5 (0 – 50)	+ 10 % (50 – 200)
МОДИФИКАЦИЯ «ДАГ-510-МН»
Оксид углерода (CO), ppm	0 – 400	+ 1 (0 – 10)	+ 10 % (10 – 400)
Оксид азота (NO), ppm	0 – 100	+ 1 (0 – 10)	+ 10 % (10 – 100)
Диоксид азота (NO₂), ppm	0 – 50	+ 1 (0 – 10)	+ 10 % (10 – 50)
Сернистый ангидрид (SO₂), ppm	0 – 50	+ 1 (0 – 10)	+ 10 % (10 – 50)
Сероводород (H₂S), ppm	0 – 50	+ 1 (0 – 10)	+ 10 % (10 – 50)
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ ОБЩИЕ ДЛЯ ВСЕХ МОДИФИКАЦИЙ
Кислород (O₂), об. %	0 – 21	+ 0,25	–
Углеводороды (по СН₄ или С₃Н₈)*, ppm	0 – 5000	+ 100 (0 – 1000)	+ 10 % (1000 – 5000)
Температура газового потока, оС	0 … +800	+ 3 (-20 – +300)	+ 1 % (300 – 800)
Температура окружающей среды, оС	0 – 40	+ 1	–
*Модуль «Д» :**
Абсолютное давление, кПа	80,0 - 110,0	+ 1	–
Разность давлений , кПа	+ (0–2,5)	+ 0,025	–
Диоксид углерода (CO₂)	не нормированы (определение по расчету)
Сумма оксидов азота(NOX)
Коэффициент избытка воздуха
Коэффициент потерь тепла

* – поставляется по отдельному заказу

Индикация:	Жидкокристаллический графический дисплей (128x64) с подсветкой
Печатающее устройство:	Встроенный термопринтер, термобумага шириной 58 мм, скорость печати 1,25 строк/сек
Память:	Внутренняя энергонезависимая емкостью 3950 записей
Интерфейс:	RS-232 (2 порта) для подключения персонального компьютера и БПП-510
Часы:	Часы реального времени с календарем
Отбор пробы:	Принудительный, встроенным насосом в диапазоне давления от минус 4 до 1 кПа, расход анализируемой газовой смеси не более 1,5 л/мин.
Защита от перегрузки *	Каналов СО, NO, NO2, SO2, H2S с возможностью измерения кислорода и углеводородов при включенной защите от перегрузки.
Установка «нуля»	О2-20,9%, CO-SO2-NO-NO2-H2S = 0 ppm по воздуху или через генератор нулевого газа ФНЛ-1, входящий в состав блока подготовки пробы БПП-510
Автоматический контроль:	Функций прибора, параметров датчиков, исполнительных устройств, заряда аккумулятора
Время прогрева, мин.	не более 10 (с учетом готовности блока подготовки пробы БПП-510)
Время установления показаний, с	не более 300
Межповерочный интервал	1 год
Электропитание	сеть - 220V/50Hz через адаптер постоянного тока 12V/1A; автономное - от встроенного NiMH аккумулятора емкостью 4 Ач
Потребляемая мощность, Вт	не более 20
Время автономной работы	не менее 8 часов (без учета работы подсветки и принтера), с контролем разряда
Время зарядки аккумулятора	не более 8 часов, с защитой от перезарядки
Температура эксплуатации, °С	+ 5 … + 40
Температура хранения, °С	- 30 … + 50
Окружающая рабочая среда:	невзрывоопасная

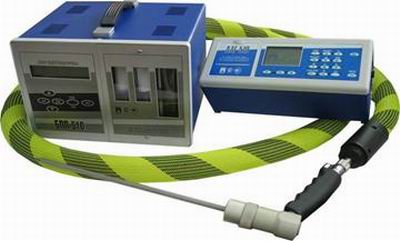

Состав измерительного комплекта	Газоанализатор ДАГ-510, сетевой адаптер, пробоотборный зонд, блок подготовки пробы «БПП-510» или конденсатосборник, кейс для переноски
Габаритные размеры и масса прибора	не более 280x120x120 мм, не более 2 кг
Габаритные размеры и масса комплекса	не более 280x250x210 мм, не более 8 кг

В стационарном исполнении ДАГ-510:

Устанавливается в непосредственности близости точки отбора пробы.
Управление режимом работы газоанализатора осуществляется
из диспетчерского пункта по заданной программе по линии связи.
Возможно осуществление измерения параметров с помощью
запуска газоанализатора через сотовую связь.
