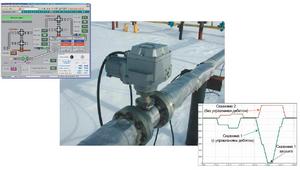

Система контроля и управления кустами газовых скважин с функцией регулирования дебита

Внедрена на ООО "Газпром добыча Ноябрьск"

Получение оперативной информации о режимах технологического процесса.

Управление и (или) регулирование исполнительными механизмами на объектах автоматизации.

Объекты автоматизации:

кусты газовых скважин
крановые площадки внутрипромысловых газопроводов
узлы запуска и приема очистного устройства

Состав:

"стационарная" часть — управляюще-обрабатывающий комплекс (УОК) — осуществляет сбор информации с САУ КГС о состоянии режимных параметров, её обработку, отображение, хранение, документирование, формирование управляющих директив и их передачу в САУ КГС.
"полевая" часть — система автоматизированного управления кустами газовых скважин (САУ КГС) — обеспечивает сбор информации с датчиков и сигнализаторов, предварительную её обработку, контроль целостности линий связи с датчиками и исполнительными механизмами, передачу информации на УОК, прием директив с УОК и формирование сигналов управления.
ЗИП, КПА, программное обеспечение.

Режимы функционирования:

автоматический (при работе по программам, записанным в УОК и в контроллере из состава САУ КГС);
дистанционный (по командам, поступающим с УОК)

ОБЕСПЕЧИВАЕТ:

автоматизированное управление технологическим оборудованием по команде оператора;
дистанционное управление исполнительными механизмами;
защиту от несанкционированного доступа путем программной защиты функций управления паролем;
автоматический сбор и обработку значений аналоговых технологических параметров ТО;
автоматический сбор и обработку значений дискретных параметров, характеризующих состояние и положение ИМ ТО;
звуковую и световую предупредительную, аварийную сигнализацию;
световую сигнализацию основных режимов ТО;
запоминание первопричины аварийной остановки ТО;
подготовку данных для вышестоящих уровней управления;
формирование массивов ретроспективной информации;
автоматическое формирование и документирование списка событий (аварийных и предупредительных сигналов, управляющих воздействий на объект автоматизации);
автоматическое формирование и выдачу на экран монитора кодированных и расшифрованных текстовых сообщений об аварийных и предупредительных сигналах с включением при необходимости звуковой сигнализации.

Эксплуатационные характеристики:

Преобразование входных сигналов каналов ТИ, поступающих от датчиков в виде постоянного тока от 4 до 20 мА в цифровой код.
Пределы приведенной к диапазону измерения погрешности системы при преобразовании входных аналоговых сигналов в значения измеряемых параметров	±0,35 %
Автоматический сбор и обработка дискретных параметров, характеризующих состояние и положение ИМ ТО и задаваемых в виде сигналов напряжением 24 В постоянного тока.
Дистанционное управление исполнительными механизмами путем коммутации цепей по командам оператора УОК:
– постоянный ток	110 В
– переменный ток	220 В
Связь УОК с САУ КГС	по радиоканалу
Получение информации от датчика расхода Гиперфлоу	3Пм
Информационную связь с ИУС ГП по физической линии связи по ОРС-технологии.
Мощность, потребляемая аппаратурой СКУ КГС, КВт
– для УОК	не более 0,5
– САУ КГС с учетом питания датчиков	не более 0,15
В случае перерывов в питающей сети питание СКУ КГС осуществляется:
– для УОК	от источника бесперебойного питания
– для САУ КГС	от аккумуляторной батареи
Среднее время восстановления работоспособности СКУ КГС	0,5 ч без учета времени прибытия обслуживающего персонала.
Работа в круглосуточном непрерывном режиме
Срок службы, лет	не менее 10
Габариты блока автоматики САУ КГС	800х1000х300 мм. (Шкаф ф. Rittal)

Технические характеристики:

Погрешность измерения аналоговых сигналов,%	не более ± 0,35
Дальность связи по радиоканалу, км	до 30
Наличие инициативного выхода при аварии со временем доставки информации, сек	не более 5
Электропитание датчиков параметров и сигнализаторов (от САУ КГС)	(24+2) В
Электропитание блоков управления кранами (от САУ КГС)	110В
Изменения уставок в контроллере САУ КГС оператором по радиоканалу с верхнего уровня
Автоматическое регулирование дебита скважин
Контроль и телерегулирование параметров СКЗ
Информационное сопряжение с интеллектуальными датчиками (HART-протокол, Modbus и др.), расходомерами ГиперФлоу-3Пм
Информационный обмен с уровнем АСУ ТП УКПГ (УППГ) по ОРС-технологии
Контроль и управление температурным режимом блок-бокса и обогреваемых шкафов
