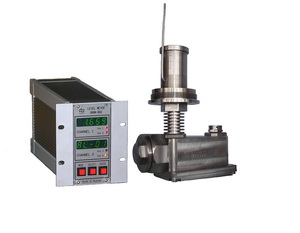

Уровнемер «Уран-ДУУ»

Предназначен для непрерывного контроля уровня различных жидких продуктов (в т.ч. высокоактивных) в технологических емкостях объектов атомной энергетики.

Используется как самостоятельно, так и в составе автоматизированной системы контроля и управления технологическими процессами.

РЕФЕРЕНЦИЯ

АЭС «Бушер-1»
Калининская АЭС
АЭС «Куданкулам» ЭБ №1, № 2

ОСУЩЕСТВЛЯЕТ

• Бесконтактное автоматическое измерение уровня некипящих
жидких продуктов, в том числе вязких, неоднородных,
выпадающих в осадок, взрывоопасных, радиационных;
• Контактное автоматическое измерение температуры воздушной среды в резервуарах.
• Цифровую индикацию измеренных параметров и состояния прибора;
• Выдачу стандартных токовых сигналов, пропорциональных измеряемым уровням, для работы
с устройствами регистрации;
• Выдачу предупредительных дискретных сигналов;
• Управление внешними исполнительными устройствами

СОСТАВ

• Контроллер микропроцессорный
• Датчик уровня ультразвуковой

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон измерения уровня (расстояния), м	от 0,8 до 6,0; 8,0 или 10,0
• Пределы допускаемой основной приведенной погрешности измерения уровня (расстояния), %	±1,0
• Пределы допускаемой основной приведенной погрешности преобразования уровня (расстояния) в унифицированный сигнал постоянного тока, %	±1,0
• Пределы допускаемой дополнительной приведенной погрешности измерения уровня (расстояния) при изменении температуры окружающего воздуха на каждые 10° С от нормальной (20±5) °С до любой во всем диапазоне рабочих температур	±0,5
• Пределы допускаемой дополнительной приведенной погрешности преобразования уровня (расстояния) при изменении температуры окружающего воздуха на каждые 10° С от нормальной (20±5) °С до любой во всем диапазоне рабочих температур, %	±0,5
• Вариация выходного сигнала, м	0,05
• Диапазон измерения температуры, °С	от 0 до плюс 104
• Пределы допускаемой основной абсолютной погрешности измерения температуры, °С	±2
• Пределы допускаемой дополнительной абсолютной погрешности измерения температуры при изменении температуры окружающего воздуха на каждые 10 °С от нормальной (20±5) °С до любой во всем диапазоне рабочих температур, °С	±1
• Унифицированный выходной сигнал постоянного тока, мА	от 4 до 20
• Питание от сети переменного тока
– частота, Гц	от 48 до 51
– напряжение, В	от 187 до 242
• Потребляемая мощность, ВА	не более 30
• Масса, кг:
– датчика	не более 4
– контроллера	не более 3
• Габаритные размеры, мм, не более:
– датчика	108x200x340
– контроллера	275х 118x135
• Назначенный срок службы, лет	12

Степень защиты корпуса датчика - IP65

Вид взрывозащиты датчиков - «герметизация компаундом»

Степень защиты корпуса контроллера - IP30

Контроллеры имеют искробезопасные выходные цепи с уровнем «ib»

В зависимости от исполнения относятся к классу безопасности 2У, ЗН или 4Н
по ПНАЭ Г – 01 - 011, к категории сейсмостойкости I, II или III по ПНАЭ Г-5-006
