НАЗНАЧЕНИЕ:

Программно - технические средства оперативно-диспетчерского управления для объектов атомной энергетики и может применяться в топливно-энергетических, машиностроительных и транспортных комплексах.

ОБЕСПЕЧИВАЕТ:

• выдачу оператором команд управления технологическим оборудованием с помощью переключателей и кнопок, расположенных на мозаичной панели;
• представление информации персоналу АЭС о состоянии технологического оборудования с помощью цифровых и дискретно-аналоговых измерительных приборов, единичных светодиодных индикаторов, табло, пассивных мнемосимволов и звуковой сигнализации;
• контроль и управление системами безопасности и системой управления и защиты реактора во всех эксплуатационных режимах, включая аварии;
• контроль и управление оборудованием систем нормальной эксплуатации энергоблока в объеме, необходимом для управления при отказе системы верхнего блочного уровня;
• контроль и управление при возникновении запроектных аварий;
• контроль и регистрация параметров, характеризующих послеаварийное состояние энергоблока.

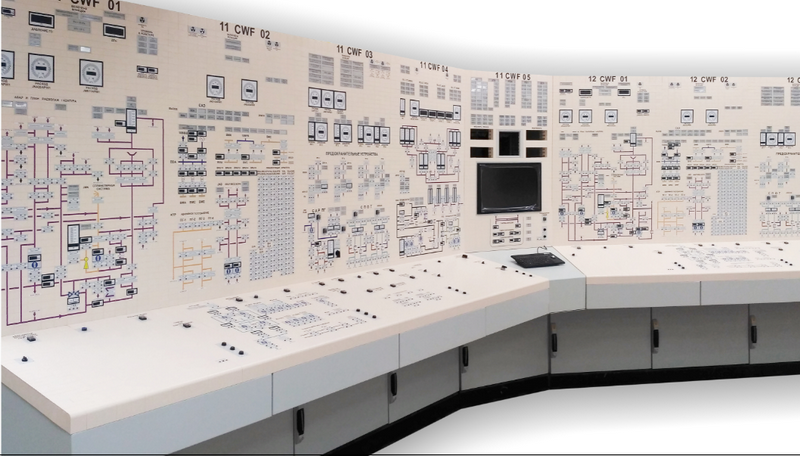

ПРЕИМУЩЕСТВА МОЗАИЧНОЙ СИСТЕМЫ:

• Удобство визуализации информации;
• На базовой несущей конструкции, мозаичные панели, установленные одна за другой, образуют щиты любой необходимой конфигурации и площади;
• Возможность замены и перемещения всех ее элементов (с мнемосимволами, с элементами управления и индикации). Мозаичные элементы выдерживают не менее 1000 циклов установки и демонтажа;
• Конструкция панели не поддерживает горение;
• Мозаичная панель неоднократно прошла испытания на прочность к ВВФ (сейсмостойкость, устойчивость к воздействиям от удара падающего самолета и воздушной ударной волны);
• Долговечность. Материал панели (поликарбонат) не теряет своих свойств (не стареет) в течение не менее 30 лет.

РЕФЕРЕНТНОСТЬ НА АЭС:

• ЭБ № 2 Тяньваньская АЭС
• ЭБ № 1-4 Калининская АЭС
• ЭБ №1,2 АЭС «Бушер»
• ЭБ № 1-6 АЭС «Куданкулам»
• ЭБ № 5,6,7 Нововоронежская АЭС
• ЭБ № 3,4 Ростовская АЭС
• ЭБ № 4 Белоярская АЭС
• ЭБ № 1,2 Ленинградская АЭС-2
• ЭБ № 1,2 АЭС «Руппур»
• ЭБ № 1-4 АЭС «Аккую»
• ЭБ № 1,2 Курской АЭС-2
• ЭБ № 1-4 АЭС «Эль-Дабаа»

Победитель международных конкурсов «Архимед 2024» и «Новая время 2024»

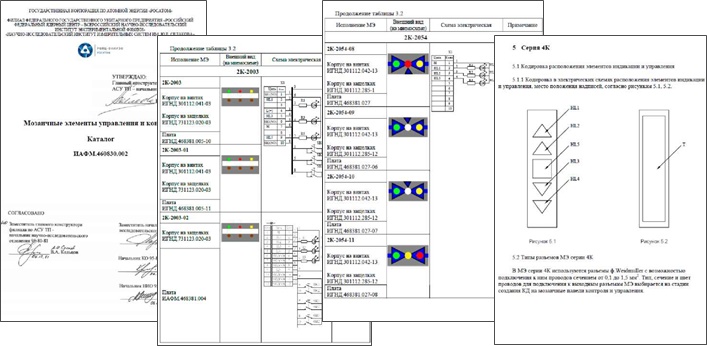

МОЗАИЧНЫЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
КОНТРОЛЯ ДИСПЕТЧЕРСКИХ ЩИТОВ

Специалисты Филиала ФГУП «РФЯЦ-ВНИИЭФ» им. Ю.Е. Седакова осуществляют разработку схемо - технических решений мозаичных диспетчерских щитов в составе программно-технических комплексов, в зависимости от требований заказчика и проектной документации. Возможны к заказу различные варианты цветовых решений, типов сигнала или конфигурации мозаичной панели.

Контактная информация:

Храмов Василий Владимирович
тел.: +7 (831) 469-55-09, 466-15-43
E-mail: vhramov@niiis.nnov.ru
