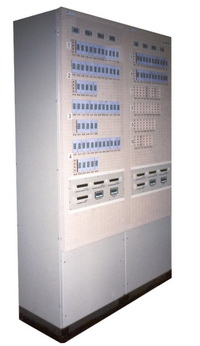

Секция контроля системы управления и защиты «Секция СУЗ»

Используется в составе технических и программно-технических
средств оперативно-диспетчерского управления

Обеспечение реализации информационных функций от комплекса электрооборудования системы управления и защиты

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Каналы управления секции СУЗ представляют собой механически управляемые контакты.
• Каналы управления секции СУЗ обеспечивают коммутацию цепей постоянного напряжения
– от 3,8 до 27,6 В	с током от 0,2 до 100 мА
– от 3,8 до 27,6 В	с током от 0,2 до 2000 мА
• Секция СУЗ не имеет внутренних (встроенных) источников питания
• Каналы звуковой сигнализации, каналы измерения и отображения аналоговой информации с цифровыми измерительными приборами обеспечиваются напряжением питания постоянного тока в диапазоне от 21,0 до 26,0 В.
• Каналы измерения и отображения аналоговой информации обеспечивают измерение входных сигналов постоянного напряжения в диапазоне от 2 до 10 В при входном сопротивлении не менее 1000 Ом.
• Каналы отображения дискретной информации, состоящие из одного единичного индикатора, обеспечивают восприятие информации оператором на расстоянии не менее 1 м, транспарантов - не менее 6 м в пределах ± 45⁰ от нормали к МПКУ при освещённости не более 200 лк.
• Каналы измерения и отображения аналоговой информации измеряют унифицированные сигналы постоянного напряжения в диапазоне от 2 до 10 В и преобразовывают их в значения основных технологических параметров энергоблока.
• Каналы звуковой сигнализации обеспечивают два типа звуковых сигналов из возможных семи с приоритетом первого (второго, третьего, четвертого) канала над пятым (шестым, седьмым) каналом.
• Ток, потребляемый секцией СУЗ по цепям питания каналов звуковой сигнализации и каналов измерения и отображения аналоговой информации не более 1,0 А.
• Габаритные размеры, мм	не более 2365х800х1285 (ВхШхД)
• Масса, кг	не более 350
• Срок службы, лет	не менее 30
• Ресурс секции СУЗ, ч	250000
• Среднее время наработки на отказ, ч
на один канал управления или отображения дискретной информации	не менее 5 х 10 ⁵
на один канал измерения и отображения аналоговой информации	не менее 15 х 10⁴

Соответствует требованиям, предъявляемым к элементам класса 3Н по ОПБ-88/97 НП-001

Исполнение по II категории сейсмостойкости в соответствии с НП-031
