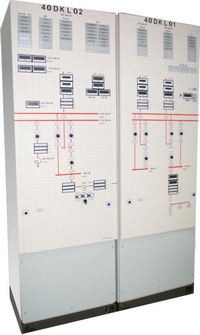

Секция электрической части энергоблока АЭС «Секция ЭЧ»

Используется в составе технических и программно-технических средств оперативно-диспетчерского управления

Формирование команды дистанционного управления исполнительными устройствами систем электропитания нормальной эксплуатации (НЭ)

Представление информации о состоянии технологического оборудования

СОСТАВ

цифровые измерительные приборы, единичные индикаторы, транспаранты сообщений аварийной и предупредительной сигнализации, пассивные мнемосимволы, блоки звуковой сигнализации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Каналы управления секции ЭЧ представляют собой механически управляемые контакты.
• Каналы управления секции ЭЧ обеспечивают коммутацию цепей постоянного напряжения:
– от 21,0 до 27,6 В	с током от 0,2 до 100 мА
– от 21,0 до 27,6 В	с током от 0,2 до 2000 мА
– от 187 до 242 В	с током от 10 до 2000 мА
• Каналы звуковой сигнализации обеспечивают два типа звуковых сигналов из возможных семи с приоритетом первого (второго, третьего, четвертого) канала над пятым (шестым, седьмым) каналом
• Секция ЭЧ включает в себя контроллер мозаичного щита КМЩ СКУ ЭЧ
• КМЩ обеспечивает выполнение следующих функций в составе секций ЭЧ:
– передачу сигналов в каналы отображения информации
– прием сигналов из каналов управления секций ЭЧ
– формирование сигналов управления для каналов предупредительной и аварийной звуковой сигнализации
– формирование сигнала для канала отображения информации
– формирование сигнала синхронизации один раз в 10 с
– прием сигнала синхронизации
– логики работы МЭ в соответствии с принципами управления и предоставления информации о работе электротехнического оборудования.
• В секции ЭЧ КМЩ выполняет функции связи с контроллерами СКУ ЭЧ по интерфейсу RS-485 с протоколом IEC 60870-5-101. КМЩ является первичной станцией (master), инициирующей передачу всех сообщений. КМЩ взаимодействует с тремя подчиненными станциями (slave)
• Ток, потребляемый секцией ЭЧ по цепям питания каналов звуковой сигнализации и каналов измерения и отображения аналоговой информации	не более 3,5 А
• Габаритные размеры секции ЭЧ	не более 2305х805х1306 мм (ВхШхД)
• Масса секции ЭЧ , кг	не более 350
• Срок службы секции ЭЧ, лет	не менее 30
• Назначенный ресурс секции ЭЧ, ч	250000
• Среднее время наработки на отказ, ч
на один канал управления или отображения дискретной информации	не менее 5 х 10⁵
на один канал измерения и отображения аналоговой информации	не менее 15 х 10 ⁴
• Средняя наработка на отказ КМЩ, ч	не менее 10 ⁵
• Секция ЭЧ функционирует непрерывно (круглосуточно) с периодическими остановками в соответствии с регламентом проведения профилактических работ в течение всего срока службы.

Соответствует требованиям, предъявляемым к элементам класса 3Н по ОПБ-88/97 НП-001

Исполнение по II категории сейсмостойкости в соответствии с НП-031
