Мировые тенденции развития техники и микроэлектроники сегодня направлены на снижение энергопотребления датчиков и комплексную миниатюризацию систем, что подразумевает не только уменьшение габаритов, но и снижение веса, а также числа механических, электрических и электронных компонентов, более высокую надежность и функциональную безопасность.

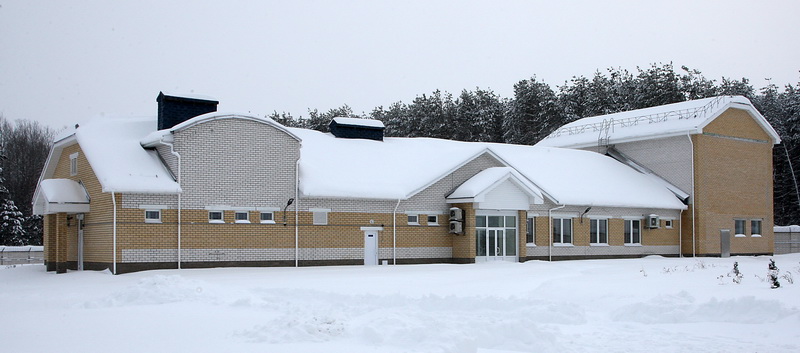

Для обеспечения экспериментальных исследований, проведения измерений характеристик при изготовлении магнитометрических датчиков, систем, испытаниях и приемке магнитометрических приборов и систем для автоматики изделий в Нижегородской области была построена специализированная экспериментальная магнитометрическая станция.

Состав магнитометрической станции:

Станция оснащена специализированным контрольно-измерительным, испытательным оборудованием, включая магнитометрические комплексы собственной разработки, магнитоэкранированной камерой, позволяющими выполнять даже самые сложные задачи.

МАГНИТОЭКРАНИРОВАННАЯ КАМЕРА

Назначение: защита от магнитных помех, постоянного магнитного поля Земли и его вариаций при испытаниях магнитометрических датчиков, приборов и систем.

Основные характеристики:

• размеры внутреннего объема для размещения оборудования - не менее 2,4×2,4×2,9 м
• внешние размеры - 5,5×5,5×11 м
• индукция остаточного постоянного магнитного поля в рабочем объеме - не более 4нТл
• коэффициент экранирования индукции постоянного внешнего магнитного поля - не менее 1000
• коэффициент экранирования синусоидального магнитного поля на частоте 50 Гц - не менее 10000
• количество экранирующих слоев - 4

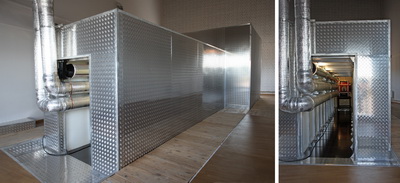

Магнитоэкранированная камера	Безмоментная мера магнитной индукции

АВТОМАТИЗИРОВАННЫЙ МАГНИТОМЕТРИЧЕСКИЙ УКОМПЛЕКС АМК – 01

Обеспечение экспериментальных исследований, изготовление и испытание образцов тонких анизотропных магнитных и магниторезистивных пленок, магнитометрических датчиков, модулей, приборов и систем, имеющих разрешающую способность 5 нТл.

Прецизионный генератор магнитного поля

Назначение: измерение в лабораторных условиях характеристик магнитных преобразователей и магнитометрических модулей с целью их сравнения и выбора варианта, удовлетворяющего требованиям конкретной задачи, решаемой при магнитометрических исследованиях, а также для проведения калибровочных и точностных измерений при разработке, изготовлении и испытаниях приборов автоматики

Основные характеристики:

• диапазон формирования магнитного поля - ± 200 мкТл
• погрешность формирования магнитного поля - ± 0,03%
• автоматическая компенсация компонент индукции внешнего постоянного и переменного магнитного поля - ± 30нТл

Прецизионный генератор магнитного поля

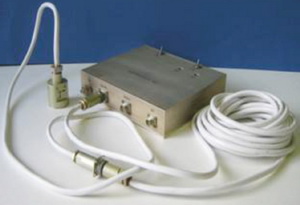

Модуль эталонный трехкомпонентный магнитометрический

Основные характеристики:

• диапазон измерения значений компонент X, Y, Z магнитной индукции постоянного магнитного поля - ± 200 мкТл
• ток потребления от источника постоянного тока напряжением ±15 В - ≤ 0,16А
• габаритные размеры датчика - 32х32х57 мм

Модуль эталонный трехкомпонентный
магнитометрический ЭТМ

Установка контроля параметров тонких магнитных пленок

Назначение: измерение поля анизотропии, коэрцитивной силы, коэффициента прямоугольности петли гистерезиса, магнитной индукции насыщения тонкой магнитной пленки, а также определение направления оси трудного намагничивания и оси легкого намагничивания

Основные характеристики:

• диапазон формирования амплитуды напряженности перемагничивающего магнитного поля – (4 – 3600) А/м
• погрешность измерения поля анизотропии, коэрцитивной силы, поля насыщения, определения коэффициента прямоугольности петли гистерезиса - ± 10%

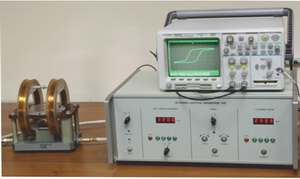

Установка контроля параметров
тонких магнитных пленок УКМП

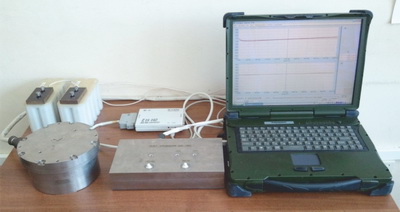

АВТОМАТИЗИРОВАННЫЙ ИЗМЕРИТЕЛЬНЫЙ КОМПЛЕКС АИК-01М

Назначение: проведение в полевых и морских условиях измерений компонент вектора индукции магнитного поля объектов с целью технического обеспечения исследований распределения амплитудных и фазовых характеристик.

Основные характеристики:

• диапазон измерения компонент вектора магнитной индукции - ± (0,02 – 65) мкТл
• погрешность измерения - менее ± 1%
• продолжительность работы от одного комплекта аккумуляторов - 30 ч

Автоматизированный измерительный
комплекс АИК-01М

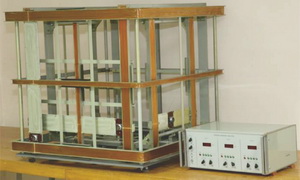

ГЕНЕРАТОР НОРМИРОВАННОГО МАГНИТНОГО ПОЛЯ

Назначение: для измерения в лабораторных условиях характеристик магнитных преобразователей и магнитометрических модулей с целью их сравнения и выбора варианта, удовлетворяющего требованиям конкретной задачи, решаемой при магнитометрических исследованиях, а также для проведения калибровочных и точностных измерений при разработке, изготовлении и испытаниях приборов автоматики

Основные характеристики:

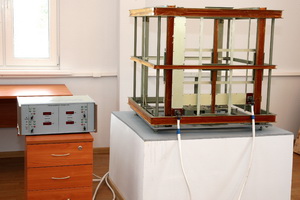

Генератор нормированного магнитного поля

ЦИФРОВАЯ МАГНИТОВАРИАЦИОННАЯ ОБСЕРВАТОРИЯ КВАРЦ - 4АС

Назначение: для непрерывной регистрации и накопления в цифровом виде значений вариаций трех составляющих Н, D, Z вектора магнитной индукции (ВМИ) поля Земли для регистрации магнитных возмущений и магнитных бурь.

Основные характеристики:

• динамический диапазон измерения вариаций каждой из составляющих ВМИ поля Земли - ± 2000 нТл
• цена единицы счета младшего разряда цифрового отсчетного устройства по каждому из измерительных каналов - 0,1нТл
• диапазон рабочих температур - минус 25 до 35 оС
• основная систематическая погрешность измерений - не более ± 10нТл
• частота оцифровки измеряемых вариаций, составляющих ВМИ - 10Гц
• напряжение питания от источника постоянного тока - 12±3 В
• потребляемая мощность - < 5 Вт
• масса всего комплекта - < 10 кг

Цифровая магнитовариационная
обсерватория КВАРЦ-4АС

ГРАДИЕНТОМЕТР

Позволяет проводить измерение модуля вектора магнитной индукции геомагнитного поля и его градиента при выполнении высокоточных наземных съемок.

Состав:

• Квантовый магнитометр ПКМ-1М - 3шт
• Программное обеспечение MagGPS

• количество каналов измерений - 1
• диапазон измерений магнитной индукции - 20000-100000 нТл
• разрешающая способность 0,01 нТл
• предел среднеквадратической погрешности измерения магнитной индукции < 0,03 нТл

Функции программного обеспечения:

• учет вариаций магнитного поля (в т. ч. интерполяция значений вариаций магнитного поля в соответствии с временами измерений на профиле)
• расчет аномального поля с учетом заданного уровня нормального поля
• непрерывная запись по пикетам (в т.ч. интерполяция координат)

Градиентометр

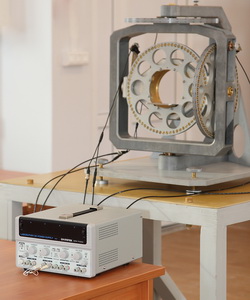

УСТРОЙСТВО ПОВОРОТНОЕ ТРЕХСТЕПЕННОЕ НЕМАГНИТНОЕ

Назначение: для измерения положения изделия в пространстве в горизонтальной и вертикальной плоскостях, вокруг взаимно ортогональных осей X, Y, Z со считыванием угла поворота электронно-оптической системой

Основные характеристики:

• диапазон углов разворота испытываемого прибора - ± 360º
• погрешность установки углов разворота - ± 0,1º
• дискретность фиксации углов разворота - 5º

Устройство поворотное
трехстепенное немагнитное УПТ-01

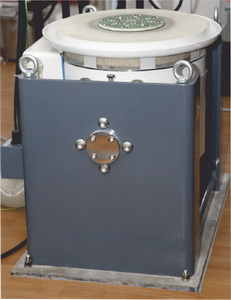

ВИБРОСТЕНД НЕМАГНИТНЫЙ С НЕМАГНИТНОЙ БАРОКАМЕРОЙ

Назначение: для обеспечения проведения маханико - климатических испытаний магнитометрических датчиков, модулей, приборов и систем

Основные характеристики немагнитного вибростенда:

• диапазон частот синусоидальной и широкополосной случайной вибрации - от 5 до 2500 Гц
• амплитуда ускорения синусоидальной вибрации - от 1 до 100 g
• среднее квадратичное значение ускорения широкополосной вибрации - от 1 до 60 g
• максимальное перемещение - 50 мм

Основные характеристики немагнитной барокамеры:

• внутренние размеры барокамеры:
  • диаметр 292 мм
  • длина 271 мм
• диапазон давления - от 0,4 до 303 кПа (от 3 до 2280 мм рт.ст.)

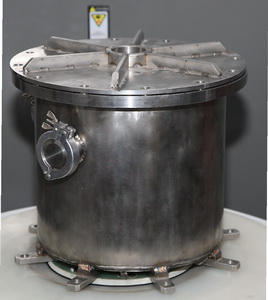

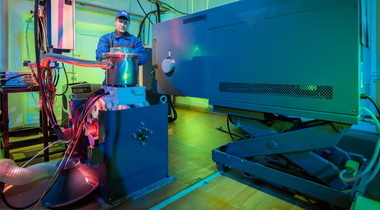

Немагнитная барокамера	Немагнитный вибростенд

НЕМАГНИТНАЯ ТЕРМОКАМЕРА

Основные характеристики:

• диапазон воспроизводимых температур - от минус 65 до плюс 100 ºС
• внутренние размеры камеры - 350 х 350 х 450 мм
• объем рабочей камеры - 50 дм³
• скорость разогрева не менее 4º с/мин
• скорость охлаждения не менее 1,5º с/мин
• время непрерывной работы камеры не более 8 часов
• позволяет проводить одновременно испытания:
  • на климатические воздействия и вибрацию
  • на климатические воздействия и избыточное давление

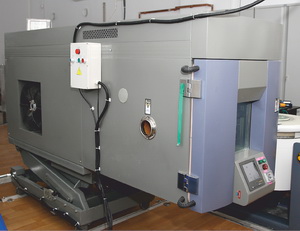

Вибростенд немагнитный
с немагнитной термокамерой

СТЕНД УДАРНЫЙ НЕМАГНИТНЫЙ

Основные характеристики:

• диапазон амплитуды ударного импульса - от 5 до 1000 g
• диапазон длительности ударного импульса - от 1 до 40 мс
• количество ударов в минуту от 1 до 8
• форма ударного импульса: синусоидальная, пилообразная, трапецеидальная
• масса образца - 22 кг
• размеры рабочего стола 235 х 235 мм
• рабочий ход 431,8 мм
• периодичность 8 циклов/мин
• программирование с клавиатуры - от 1 до 10 условий испытаний

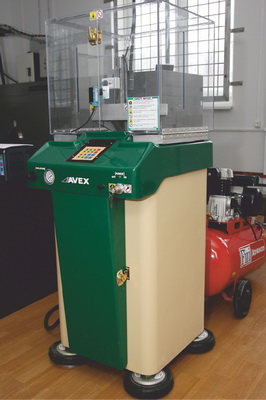

Стенд ударный немагнитный

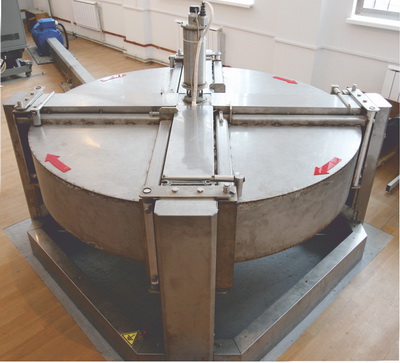

ЦЕНТРИФУГА НЕМАГНИТНАЯ

Основные характеристики:

• диапазон линейных перегрузок от 1 до 500 g
• масса испытуемого изделия не более 10 кг
• размер рабочего стола под образец исследований 200х200х200 мм

Центрифуга немагнитная
